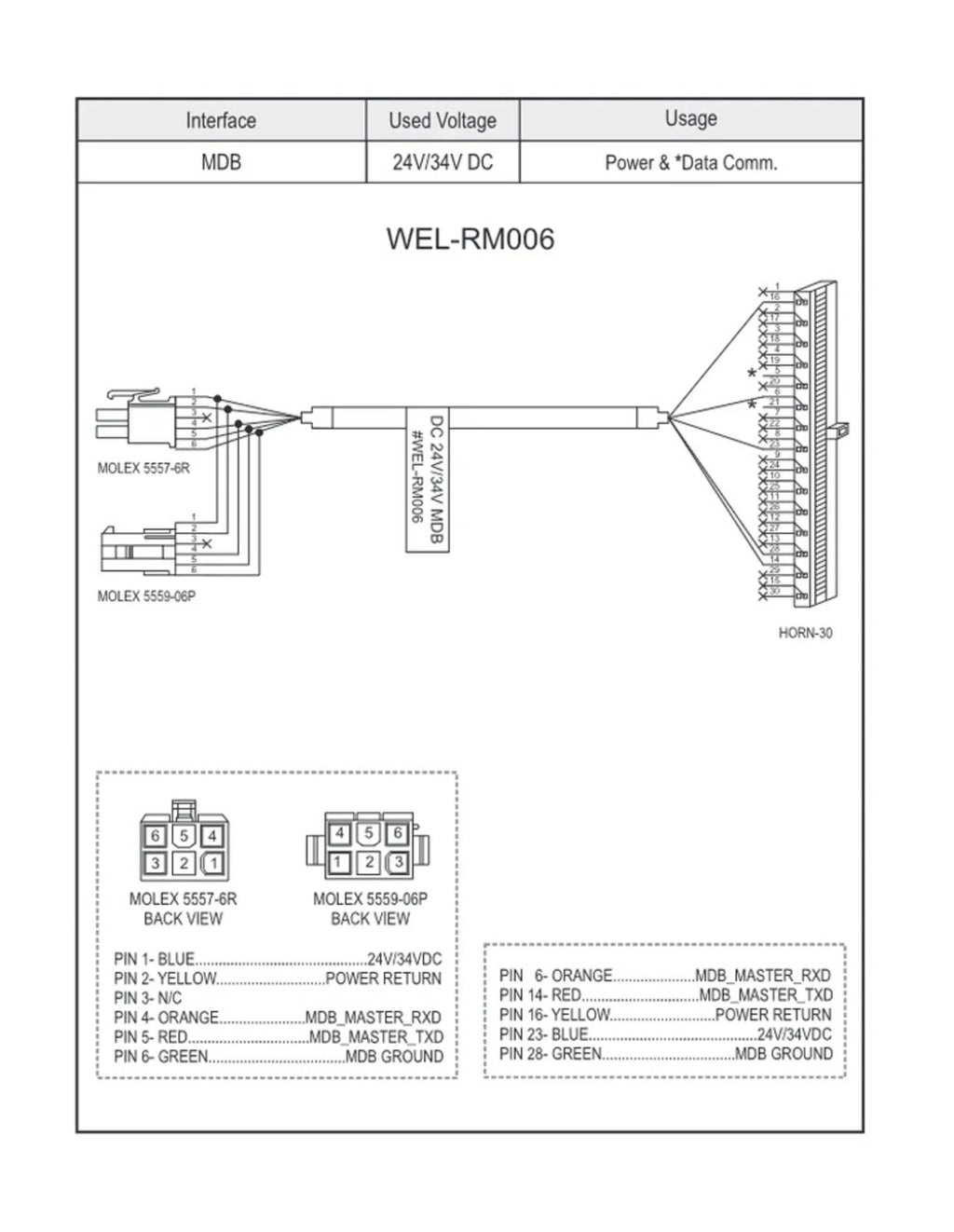

El cable ICT WEL-RM006 soporta alimentación de 24V/34V DC y comunicación de datos a través de la interfaz MDB. Equipado con conectores MOLEX 5557-6R y 5559-08P, proporciona conexiones fiables para dispositivos ICT.
Especificaciones del Cable WEL-RM006
| Interfaz |
Voltaje Utilizado |
Uso |
| MDB |
24V/34V CC |
Alimentación y Comunicación de Datos |
Conectores MOLEX
- MOLEX 5557-6R
- MOLEX 5559-08P
MOLEX 5557-6R Vista Trasera
| Pin |
Color |
Función |
| PN 1 |
AZUL |
24V/34V CC |
| PN 2 |
AMARILLO |
RETORNO DE ALIMENTACIÓN |
| PN 3 |
NIC |
NIC |
| PN 4 |
NARANJA |
MDB MAESTRO RXD |
| PN 5 |
ROJO |
MDB MAESTRO TXD |
| PN 6 |
VERDE |
TIERRA MDB |
HORN-30
| Pin |
Color |
Función |
| PN 6 |
NARANJA |
MDB MAESTRO RXD |
| PN 14 |
ROJO |
MDB MAESTRO TXD |
| PN 16 |
AMARILLO |
RETORNO DE ALIMENTACIÓN |
| PN 23 |
AZUL |
24V/34V CC |
| PN 28 |
VERDE |
TIERRA MDB |
