El ICT WEL-RM007 es un cable de alimentación y comunicación de 12 V construido con cableado 2464 22 AWG 8C. Admite pulsos STD, RS232, relé de crédito, inhibición y suministro de energía estable para dispositivos ICT.
Especificaciones del cable WEL-RM007
| Interfaz |
Voltaje utilizado |
Uso |
| Pulso STD |
12V DC |
Comunicación de alimentación y datos |
| Protocolo ICT (RS232) |
12V DC |
Alimentación |
AMP 172340-1

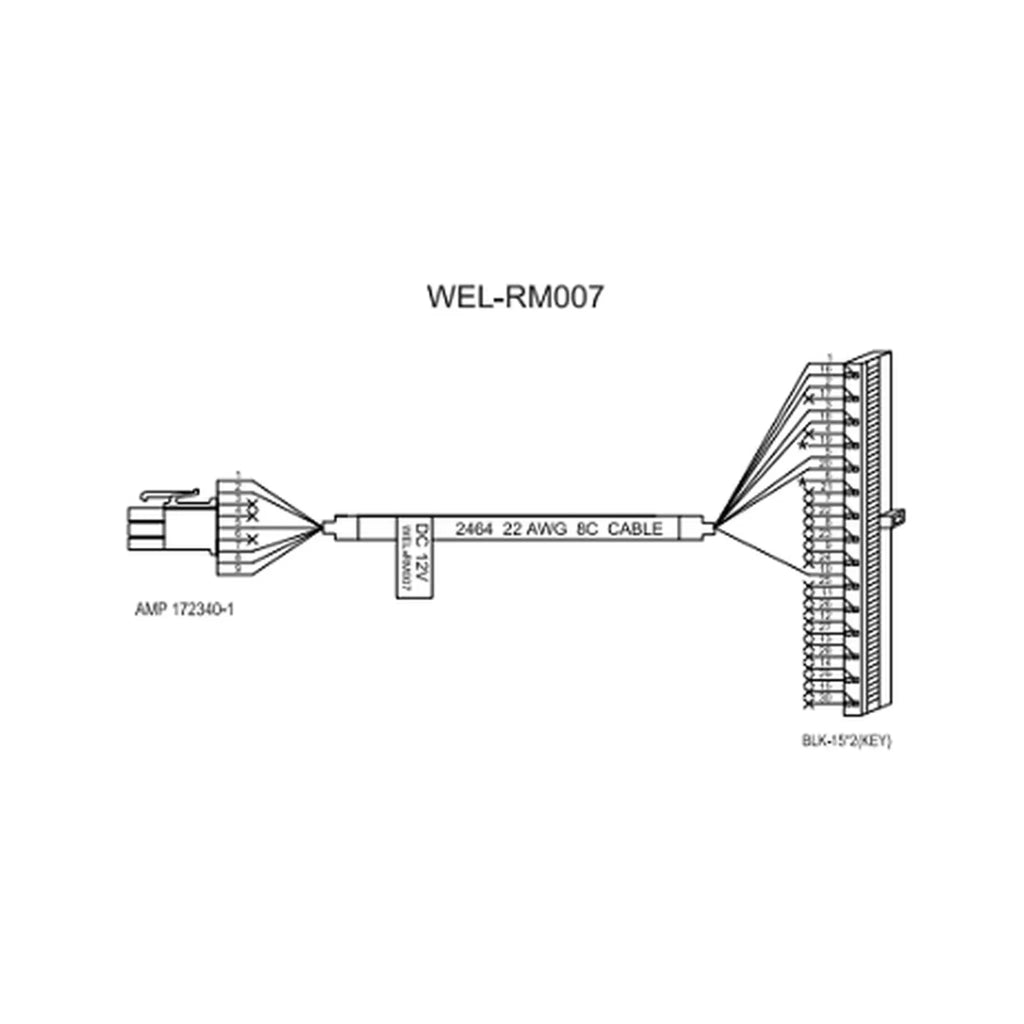

Cable: Cable 2464 22 AWG 8C
Conector: BLK-15°Z(NEY)

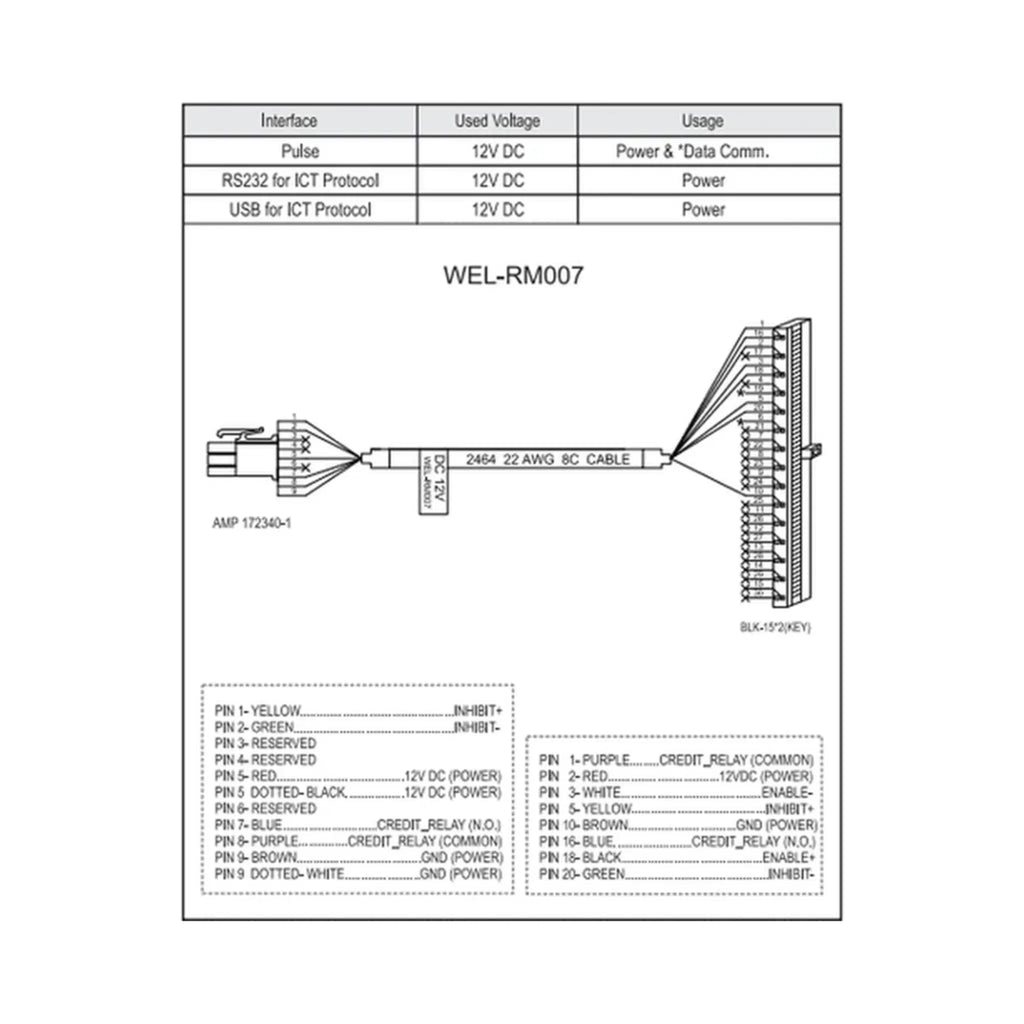

Asignaciones de pines
| Pin |
Color |
Función |
| PN 1 |
AMARILLO |
INHIBIR+ |
| PN 2 |
VERDE |
INHIBIR- |
| PN 3 |
RESERVADO |
RESERVADO |
| PN 4 |
RESERVADO |
RESERVADO |
| PN 5 |
ROJO |
12V DC (ALIMENTACIÓN) |
| PN 6 |
NEGRO PUNTOS |
12V DC (ALIMENTACIÓN) |
| PN 7 |
AZUL |
RELÉ DE CRÉDITO (N.O.) |
| PN 8 |
MORADO |
RELÉ DE CRÉDITO (COMÚN) |
| PN 9 |
MARRÓN |
GND (ALIMENTACIÓN) |
| PN 10 |
BLANCO PUNTOS |
GND (ALIMENTACIÓN) |
Asignaciones de pines adicionales
| Pin |
Color |
Función |
| PN 1 |
MORADO |
RELÉ DE CRÉDITO (COMÚN) |
| PN 2 |
ROJO |
12VDC (ALIMENTACIÓN) |
| PN 3 |
BLANCO |
HABILITAR- |
| PN 5 |
AMARILLO |
INHIBIR+ |
| PN 10 |
MARRÓN |
GND (ALIMENTACIÓN) |
| PN 16 |
AZUL |
RELÉ DE CRÉDITO (N.O.) |
| PN 18 |
NEGRO |
HABILITAR+ |
| PN 20 |
VERDE |
INHIBIR- |
