El WEL-RM036 es compatible con las interfaces Pulse, ICT Protocol V2.2 y RS232 A0 usando 12V DC
Detalles de la interfaz WEL-RM036
| Interfaz |
Voltaje utilizado |
Uso |
| Pulso |
12V DC |
Alimentación y comunicación de datos |
| Protocolo ICT, V2.2 |
12V DC |
Alimentación |
| RS232 A0 |
12V DC |
Alimentación |

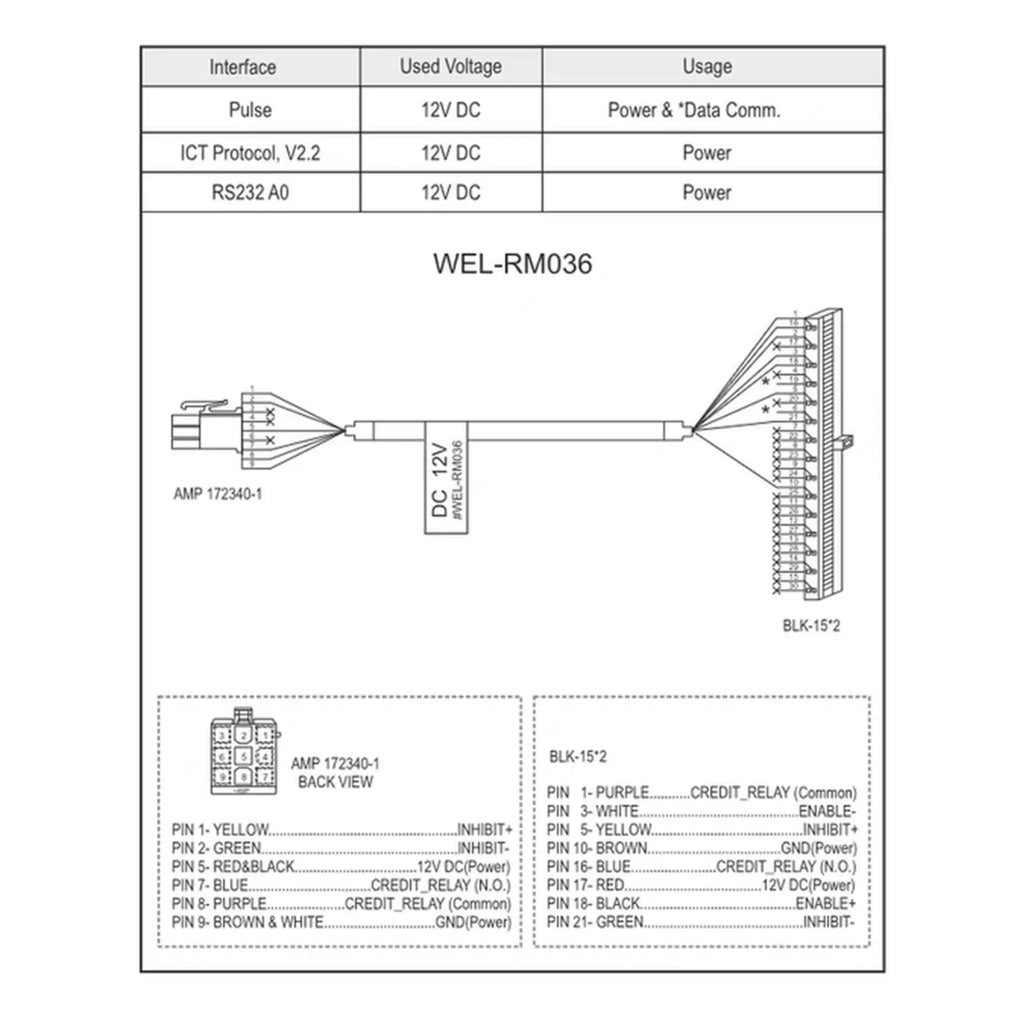

WEL-RM036
Configuración de pines (Parte 1)
| Pin |
Color |
Función |
| PN 1 |
Amarillo |
INHIBIT+ |
| PN 2 |
Verde |
INHIBIT- |
| PN 5 |
Rojo y negro |
12V DC (Alimentación) |
| PN 7 |
Azul |
CRÉDITO_RELÉ (N.O.) |
| PN 8 |
Morado |
CRÉDITO_RELÉ (Común) |
| PN 9 |
Marrón y blanco |
GND (Alimentación) |
Carcasa de conector crimpado de doble fila
AMP 172340-1
Configuración de pines (Parte 2)
| Pin |
Color |
Función |
| PN 1 |
Morado |
CRÉDITO_RELÉ (Común) |
| PN 3 |
Blanco |
ENABLE- |
| PN 5 |
Amarillo |
INHIBIT+ |
| PN 10 |
Marrón |
GND (Alimentación) |
| PN 16 |
Azul |
CRÉDITO_RELÉ (N.O.) |
| PN 17 |
Rojo |
12V DC (Alimentación) |
| PN 18 |
Negro |
ENABLE+ |
| PN 21 |
Verde |
INHIBIT- |
Especificaciones del cable
-
Cable: BLK-15*2
-
Conector: AMP 172340-1
