El WEL-RM039 es compatible con la interfaz ccTalk utilizando 12V DC para alimentación y comunicación de datos.

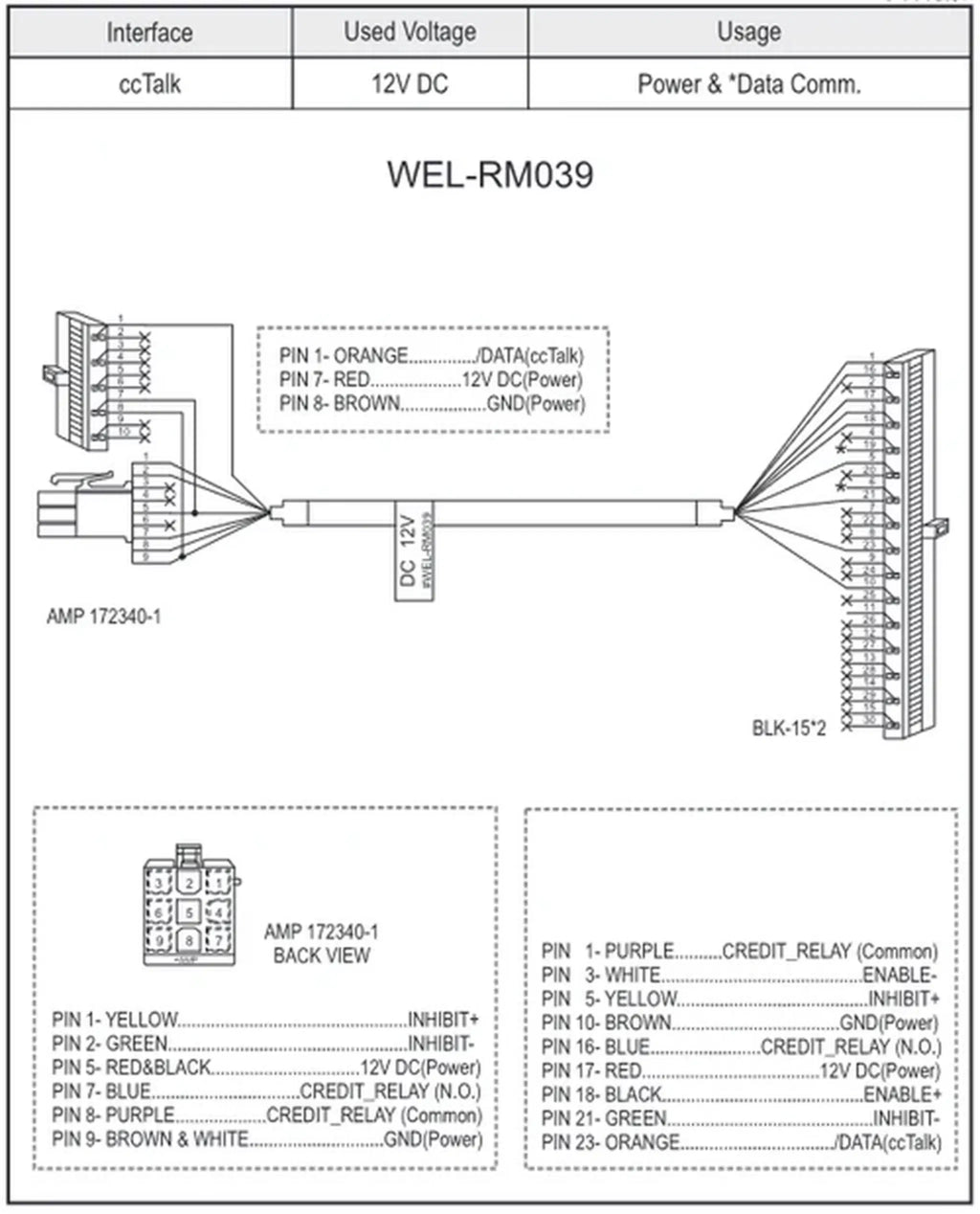

Detalles de la Interfaz WEL-RM039
| Interfaz |
Voltaje Utilizado |
Uso |
| ccTalk |
12V CC |
Alimentación y Comunicación de Datos |
WEL-RM039
Configuración de Pines (Parte 1)
| Pin |
Color |
Función |
| PIN 1 |
Naranja |
DATOS (ccTalk) |
| PIN 7 |
Rojo |
12V CC (Alimentación) |
| PIN 8 |
Marrón |
GND (Alimentación) |
Conector de engarce de doble fila
AMP 172340-1
Configuración de Pines (Parte 2)
| Pin |
Color |
Función |
| PIN 1 |
Amarillo |
INHIBIT+ |
| PIN 2 |
Verde |
INHIBIT- |
| PIN 5 |
Rojo y Negro |
12V CC (Alimentación) |
| PIN 7 |
Azul |
CRÉDITO_RELÉ (N.A.) |
| PIN 8 |
Púrpura |
CRÉDITO_RELÉ (Común) |
| PIN 9 |
Marrón y Blanco |
GND (Alimentación) |
Configuración de Pines (Parte 3)
| Pin |
Color |
Función |
| PIN 1 |
Púrpura |
CRÉDITO_RELÉ (Común) |
| PIN 3 |
Blanco |
HABILITAR- |
| PIN 5 |
Amarillo |
INHIBIT+ |
| PIN 10 |
Marrón |
GND (Alimentación) |
| PIN 16 |
Azul |
CRÉDITO_RELÉ (N.A.) |
| PIN 17 |
Rojo |
12V CC (Alimentación) |
| PIN 18 |
Negro |
HABILITAR+ |
| PIN 21 |
Verde |
INHIBIT- |
| PIN 23 |
Naranja |
DATOS (ccTalk) |
Especificaciones del Cable
-
Cable: BLK-15*2
-
Conector: AMP 172340-1
