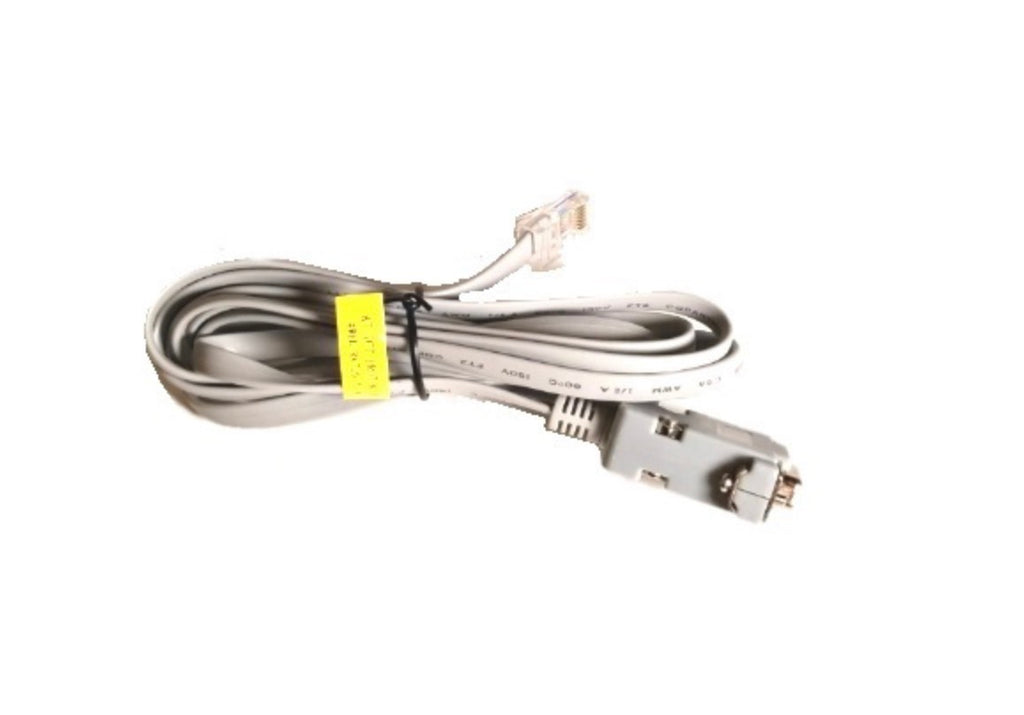

El cable WEL-RV706-1 de ICT es un cable de comunicación RS232 diseñado para sistemas de protocolo ICT. Proporciona una comunicación de datos fiable entre los aceptadores de billetes de ICT y los dispositivos compatibles mediante una conexión D-SUB (9 pines) a RJ-45, lo que lo hace ideal para aplicaciones de máquinas expendedoras, de ocio y quioscos.
Especificaciones de la interfaz WEL-RV706-1
| Interfaz |
Voltaje usado |
Uso |
| RS232 para protocolo ICT |
12V DC |
*Comunicación de datos |
| RS232 para protocolo ICT |
117V AC |
*Comunicación de datos |
Tipos de conectores
- D-SUB de 9 pines hembra (DB9F)
- Conector RJ-45
Especificaciones del cable WEL-RV706-1
- Cable telefónico de 6 núcleos de 26 AWG
- Soporta el protocolo de comunicación RS232 de ICT
- Diseñado para una transmisión de datos estable

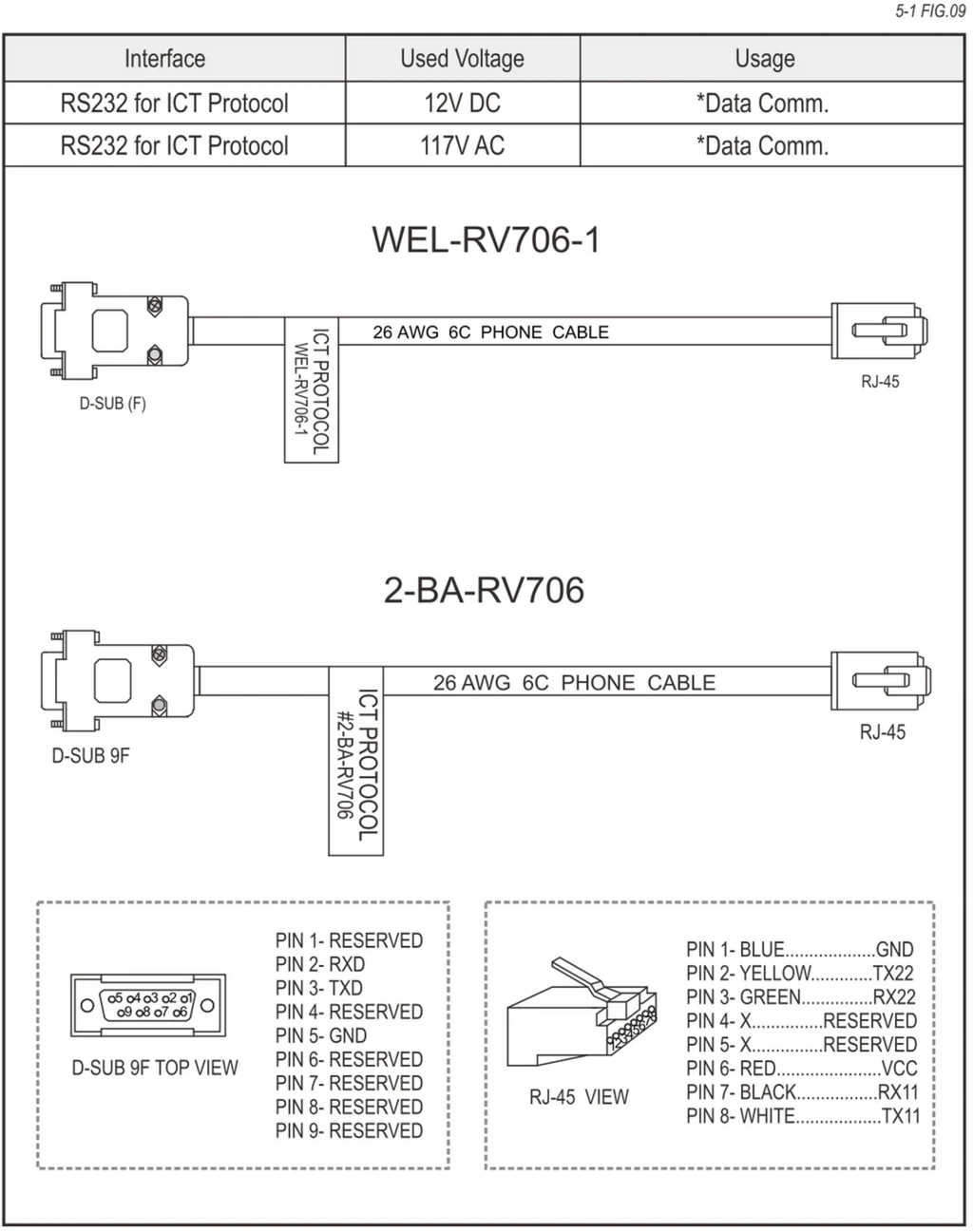

Asignación de pines D-SUB de 9 pines (vista superior)
| Pin |
Función |
| Pin 1 |
Reservado |
| Pin 2 |
RXD |
| Pin 3 |
TXD |
| Pin 4 |
Reservado |
| Pin 5 |
GND |
| Pin 6 |
Reservado |
| Pin 7 |
Reservado |
| Pin 8 |
Reservado |
| Pin 9 |
Reservado |
Asignación de pines RJ-45
| Pin |
Color |
Función |
| Pin 1 |
Azul |
GND |
| Pin 2 |
Amarillo |
TX22 |
| Pin 3 |
Verde |
RX22 |
| Pin 4 |
- |
Reservado |
| Pin 5 |
- |
Reservado |
| Pin 6 |
Rojo |
VCC |
| Pin 7 |
Negro |
RX11 |
| Pin 8 |
Blanco |
TX11 |
Características principales
- Cable de comunicación original ICT WEL-RV706-1
- Interfaz RS232 para dispositivos de protocolo ICT
- Conexión D-SUB de 9 pines a RJ-45
- Soporta configuraciones de 12V DC y 117V AC
- Ideal para aceptadores de billetes, máquinas expendedoras, quioscos y equipos de entretenimiento
