El WEL-RV707 soporta interfaces de protocolo Pulse y RS232 ICT usando 10~24V DC
Detalles de la interfaz WEL-RV707
| Interfaz |
Voltaje usado |
Uso |
| Pulso |
10~24V DC |
Comunicación de energía y datos |
| RS232 (Protocolo ICT) |
10~24V DC |
Comunicación de energía y datos |

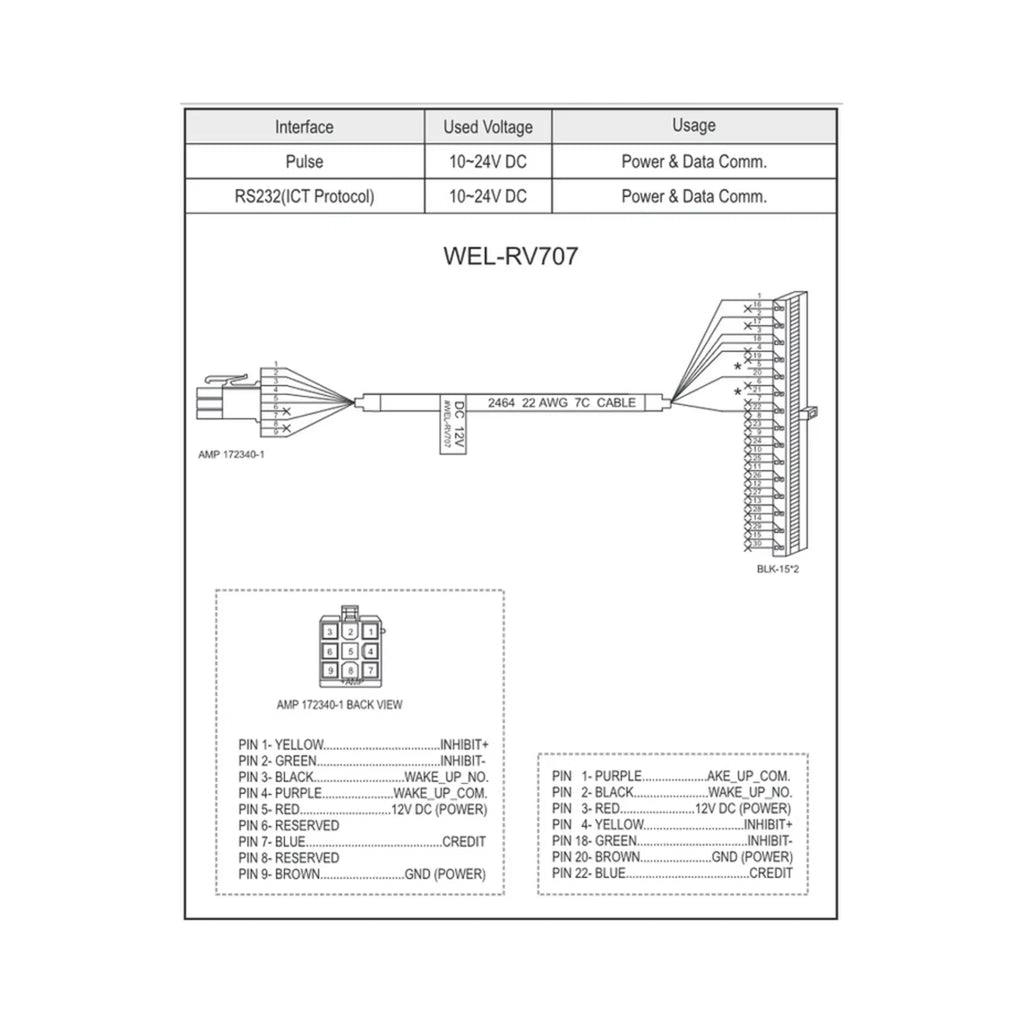

WEL-RV707
AMP 172340-1
Cable: CABLE 2444 22 AWG 7C
Conector: BUK 15°2
VISTA POSTERIOR DEL AMP 172340-1
| Pin |
Color |
Función |
| PNN 1 |
AMARILLO |
INHIBIT+ |
| PNN 2 |
VERDE |
INHIBIT- |
| PNN 3 |
NEGRO |
WAKE_UP_NO. |
| PNN 4 |
MORADO |
WAKE_UP_COM. |
| PNN 5 |
ROJO |
12V DC (ALIMENTACIÓN) |
| PNN 6 |
RESERVADO |
RESERVADO |
| PNN 7 |
AZUL |
CRÉDITO |
| PNN 8 |
RESERVADO |
RESERVADO |
| PNN 9 |
MARRÓN |
GND (ALIMENTACIÓN) |
Configuración adicional de pines
| Pin |
Color |
Función |
| PNN 1 |
MORADO |
WAKE_UP_COM. |
| PNN 2 |
NEGRO |
WAKE_UP_NO. |
| PNN 3 |
ROJO |
12V DC (ALIMENTACIÓN) |
| PNN 4 |
AMARILLO |
INHIBIT+ |
| PNN 18 |
VERDE |
INHIBIT- |
| PNN 20 |
MARRÓN |
GND (ALIMENTACIÓN) |
| PNN 22 |
AZUL |
CRÉDITO |
